ТРАНСФОРМАТОРЫ СПЕЦИАЛЬНЫЕ ОДНОФАЗНЫЕ

Трансформаторы однофазные масляные класса напряжения 10 kV  с  регулированием ПБВ, климатического  исполнения У1, со  схемой  и  группой  соединения  обмоток  1/1-0. Предназначен для питания устройств катодной защиты, а также могут быть использованы для питание других однофазных потребителей.

Трансформаторы изготавливаются типов ОМ, ОМП -1,25¸10/10У1



 Технические данные

Наименование парметра	Значение
Тип трансформатора	ОМ, ОМП
Номинальная мощность, kV ∙А	1,25	2,5	4,0	6,0	10,0
Номинальное высшее напряжение, kV	10,0; 6,0
Номинальное низшее напряжение, kV	0,23; 0,4
Напряжение короткого замыкания,%	5,0	4,5		4,0	3,5
Полная масса, kg	76	87	91	105	127





Таблица к рисунку 1

Мощность, kV ∙А	L, mm	B, mm	H, mm
1,25	410	300	590
2,5	410	300	625
4,0	480	394	645
6,0	480	394	700
10,0	480	394	755

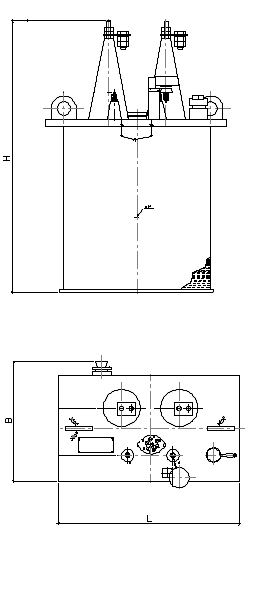

Общий вид и габаритные размеры трансформаторов  типа  ОМ, ОМП

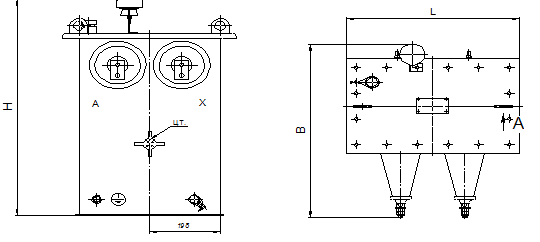

Общий вид и габаритные размеры трансформаторов  типа  ОМ, ОМП с боковым расположением вводов



Мощность, kV∙А	L, mm	B, mm	H, mm
1,25	486	580	725
2,5	486	580	725
4,0	486	580	725
6,0	486	580	725
10,0	486	580	725
